写在前面的话

下面将会介绍逆向一个路由器的过程，准确的说是一台华为 HG533路由器。

本文仅代表原文作者意图，同时文章中介绍的工具、技术带有一定的攻击性，请合理合法使用。

正文

前面的思路也比较简单就是寻找串口，而这个串口也是预留性质的一个串口，主要是为了后期调试以及升级设备时使用。而对于路由器你可以看做是一个小型的嵌入式设备，从打印机到智能相机都可以这么看待，而串口有时候是隐藏起来的，我们的目的就是找到这个串口然后调试设备。利用串口可以访问路由器的CFE、观察boot和调试信息、通过一个Shell与系统进行交互异步串行通信。下文需要注意的是关于路由器串口的描述，在没有特殊说明的情况下，都是指UART。

探测串口

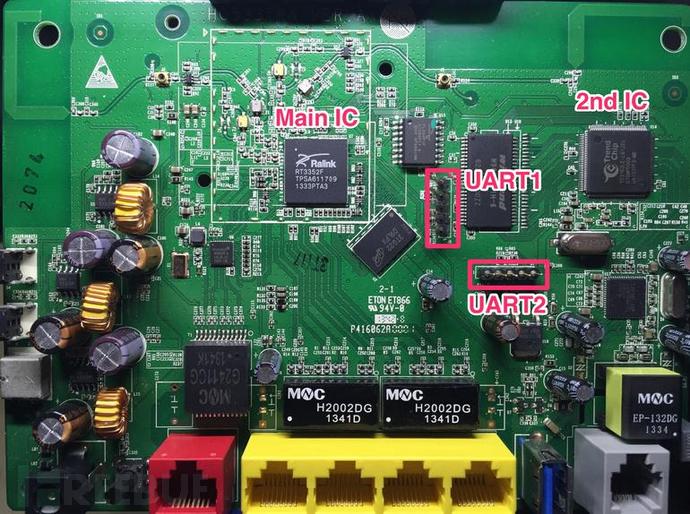

这里需要注意一下，在路由器中，我们要寻找的串口不是指通常所见的RS232，而是指UART（通用异步收发器），它是路由器设备中比较常见的一种接口。在寻找UART过程中一定要注意在路由器主板上那些单行具有4～6个引脚的位置，大多数情况还是有用的，但少数情况例外。这个不是为用户准备的，所以有些时候是闲置的，同时也没有用到其引脚。在看到拆解之后的电路板后，有两处地方引起了我的注意。（见下图）

目测这个设备有两个不同的串口以及两处不同的电路构成，同时利用这两部分完成设备的通信任务。现在就有一个思路了，我们可以根据电路板接线情况，来找到主电路，而最后也可以得到我们需要的信息。

引脚识别

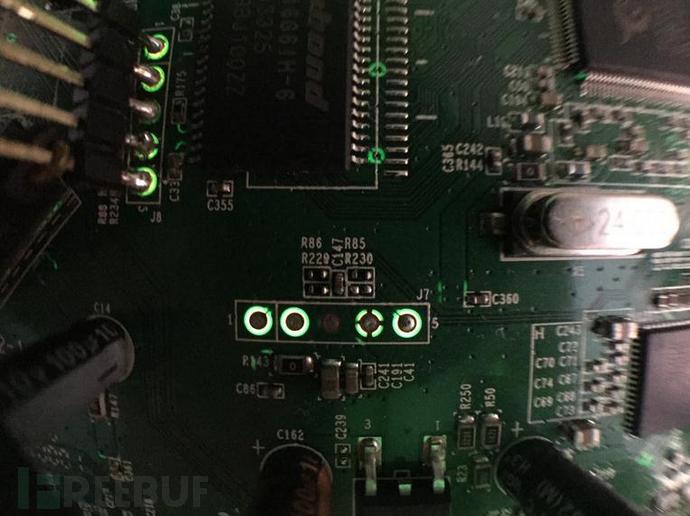

我们在这里发现两排引脚（见图），根据前面的判断这就应该是UART。现在找到了目标，第一件事情就应该是看看哪些是有用的，哪些是没有用的，我使用一个简单的技巧来判断，这是从电路板正面拍的照片，我们来一起看一下。

在这里我们需要注意PCB电路板上面的焊锡点之间的连接。

1.好像连接到了什么东西（注意两点钟方向的位置）

2.没有连接

3.如果焊点连接了很多地方，那么很有可能是GND或VCC引脚，但这不是万能的方法。需要补充一点的是，VCC引脚通常被做成方形，路由器主板上可以看到较宽的走线，那么该引脚极有可能也是VCC引脚。

4.GND引脚通常存在多条走线连接到周围的地线，所以看到周围的地线就需要注意了。而在这里就看到了这种情况，所以就可以判断出这个是GND引脚了。

5.连接到什么东西

焊接引脚

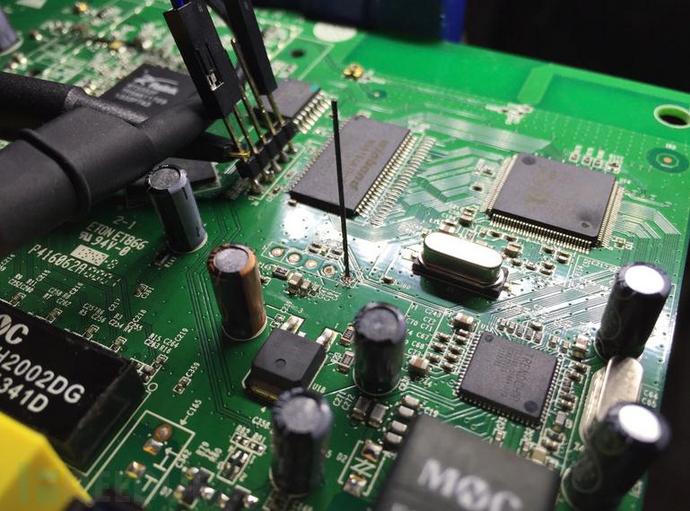

在上面的图片我们看到了两个串口。那么现在就开始在上面进行焊接，虽然比较困难，我尝试从焊点正面突破，然后穿透焊点到背面去，但很明显这是非常困难的。而第二个串口，我打算利用 Dremel电动打磨机来达到前面的目的，这样就可以在PCB电路板的背面将其焊接好，这个工作量还是比较大的。

引脚说明

前面已经得到了三个有用的引脚，但我们还没有具体利用UART。这里需要强调的是UART作为异步串口通信协议的一种，工作原理是将传输数据的每个字符一位接一位地传输。让我们来回顾一下UART：

TX【发送引脚，Tx 上发送的数据将被Rx 输入端接收】

Rx【接收引脚，Rx 输入端接收】

GND 【接地，该引脚电压通常为0】

Vcc【电源电压。该引脚电压较稳定，通常3.3V ~5V，不要尝试连接】

CTS【允许发送，同时CTS 是对RTS 的应答，通常情况下使用】

DTR【通常情况下使用】

CTS和RTS是串行通讯中流控制的两个引脚，简单介绍一下，就是当接收方（UART2）认为可以接受UART数据时，将RTS置为有效位。发送方（UART1）的 CTS引脚接收到此信号后，才将数据进行发送。一般来说，当UART数据接收缓存大于两个字节空余时，就可以将RTS置为有效接收。用举例的方法解释就是，A向B发送RTS信号，表明A要向B发送若干数据，B收到RTS后，向所有基站发出CTS信号，表明已准备就绪，A可以发送。而UART 可以进入一个内部回环（Loopback）模式，用于诊断或调试。在回环模式下，从Tx 上发送的数据将被Rx 输入端接收。而Tx以及Rx设置值时（默认值1），这时候电压也会出现浮动。

因此我们来总结一下，都得到了什么结论：

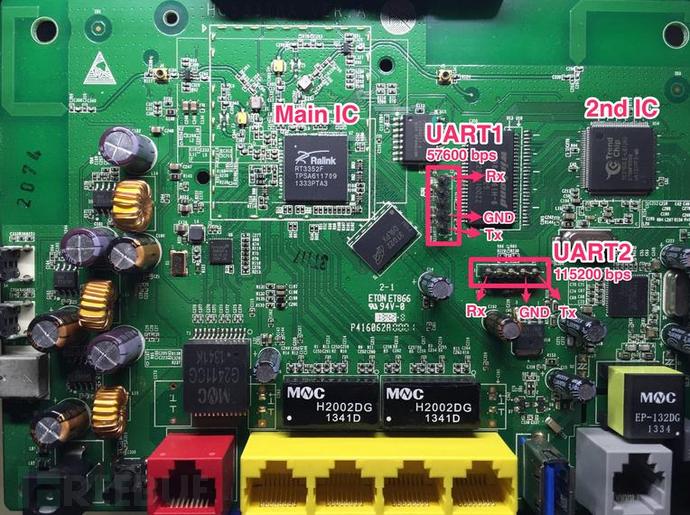

1.此前的三个引脚看来就是，TX、RX和GND。

2.一个看起来很像GND（正对着的第4个位置处）

3.Tx-被用于数据传输

4.Rx-与另外一处有关联

当然为了验证的话，我就需要尝试不同的排列组合方式，那么就需要USB-UART ，即下位机将USB的数据转换为UART的数据。下面可以利用示波器和万用表来了解每个引脚是什么情况了。

现在使用了示波器来验证每个引脚的具体情况：

1.GND-固定在0V所以肯定是接地

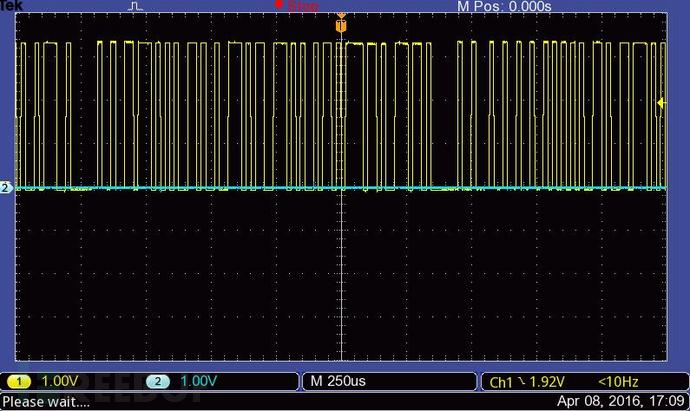

2.Tx -你可以在图片中看到发送的信息

3.在0v之间波动，那么一定是 Rx，那是因为还没有出现更大的浮动。

现在我们已经了解了引脚的情况，下面就需要分析串口情况了，那么就需要知道串口通信时的速率（波特率），就需要用到逻辑分析仪。如果没有，那么就需要尝试之前的排列组合方式了，

我已经开始利用分析仪分析了波特率的情况，现在就可以看到这些数据(\n\r\n\rU-Boot 1.1.3 (Aug…)。

一旦了解到串口以及波特率的情况，下面就开始与设备连接

连接串口

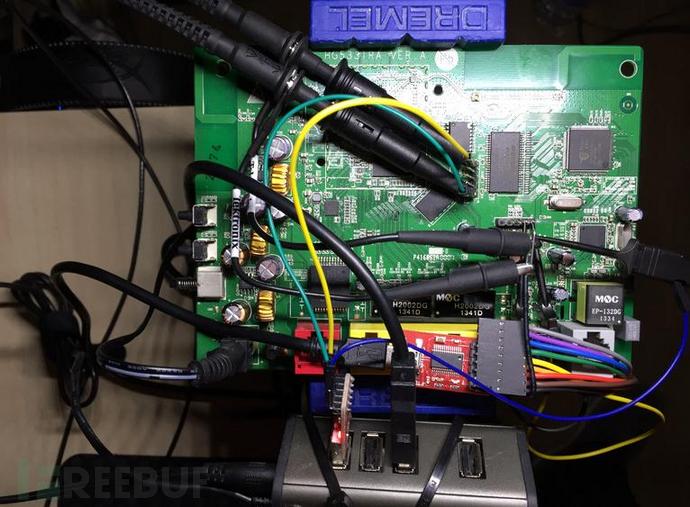

现在已经得到了设备的硬件信息，下面就需要与设备建立通信关系。下面就开始USB-UART，然后利用两个串口进行通信，并用示波器查看其情况

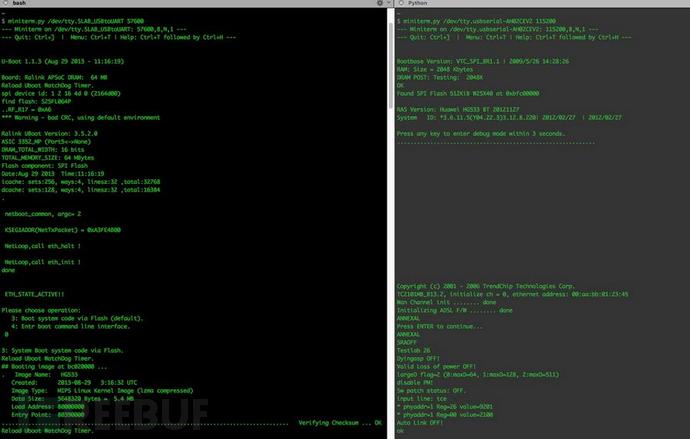

当开始使用串口之后，计算机与设备之间也开始发送信息，这是当时的信息，下面是发送的第一行信息

Please choose operation:

   3: Boot system code via Flash (default).

   4: Entr boot command line interface.

 0

命令行界面？？当我按下4之后，就得到了这个。此外当我们按下3之后，等待Flash校验完成之后，再按下回车，就会看到“Welcome to ATP Cli ”信息以及一个登陆提示。经过尝试之后就可以利用默认密码 admin:admin成功登陆。

——————————-

—–Welcome to ATP Cli——

——————————-

Login: admin

Password:    #Password is ‘admin’

ATP>shell

BusyBox vv1.9.1 (2013-08-29 11:15:00 CST) built-in shell (ash)

Enter ‘help’ for a list of built-in commands.

# ls

var   usr   tmp   sbin  proc  mnt   lib   init  etc   dev   bin

在命令行页面利用shell 命令就可以获取root权限了。而该路由器还运行了BusyBox，这些会在以后介绍。

接下来会介绍什么呢？

现在都已经得到BusyBox了，在下面将会着重于软件，例如密码、一些应用程序等问题来介绍。当然还会介绍一些比较有意思的事情，敬请期待。。。。。。。
